AI芯片进入多芯粒时代，通富微电加速卡位2.5D先进封装

过去，封装更多承担的是芯片保护、电气连接和散热等功能。

但进入AI时代后，芯片内部的数据交换量快速增长，传统单芯片架构开始面临成本、良率、尺寸和互连带宽等多重限制。与此同时，先进制程节点不断缩小，继续通过扩大单颗Die面积提升算力的成本越来越高。

通过将CPU、GPU、I/O、缓存以及其他功能模块拆分为多个独立Chiplet，再通过先进封装技术将它们重新集成，可以在一定程度上降低大尺寸单Die带来的制造风险，同时提高芯片设计的灵活性。

而这也意味着，封装已经不再只是芯片制造完成后的“最后一道工序”，而是开始参与芯片系统性能设计。

对于AI芯片而言，封装内部的互连速度、带宽、延迟和功耗，越来越直接地决定最终系统性能。

2.5D封装正是在这一背景下受到关注。

通过硅中介层等技术，可以将多个Die并排集成，并通过高密度互连实现芯粒之间的数据通信；相比传统封装方式，其能够提供更高的互连密度，更适合GPU、HBM以及AI加速器等高带宽应用。

对于国内封测企业而言，AI带来的并不仅仅是订单增长，更是一场技术能力的重新洗牌。

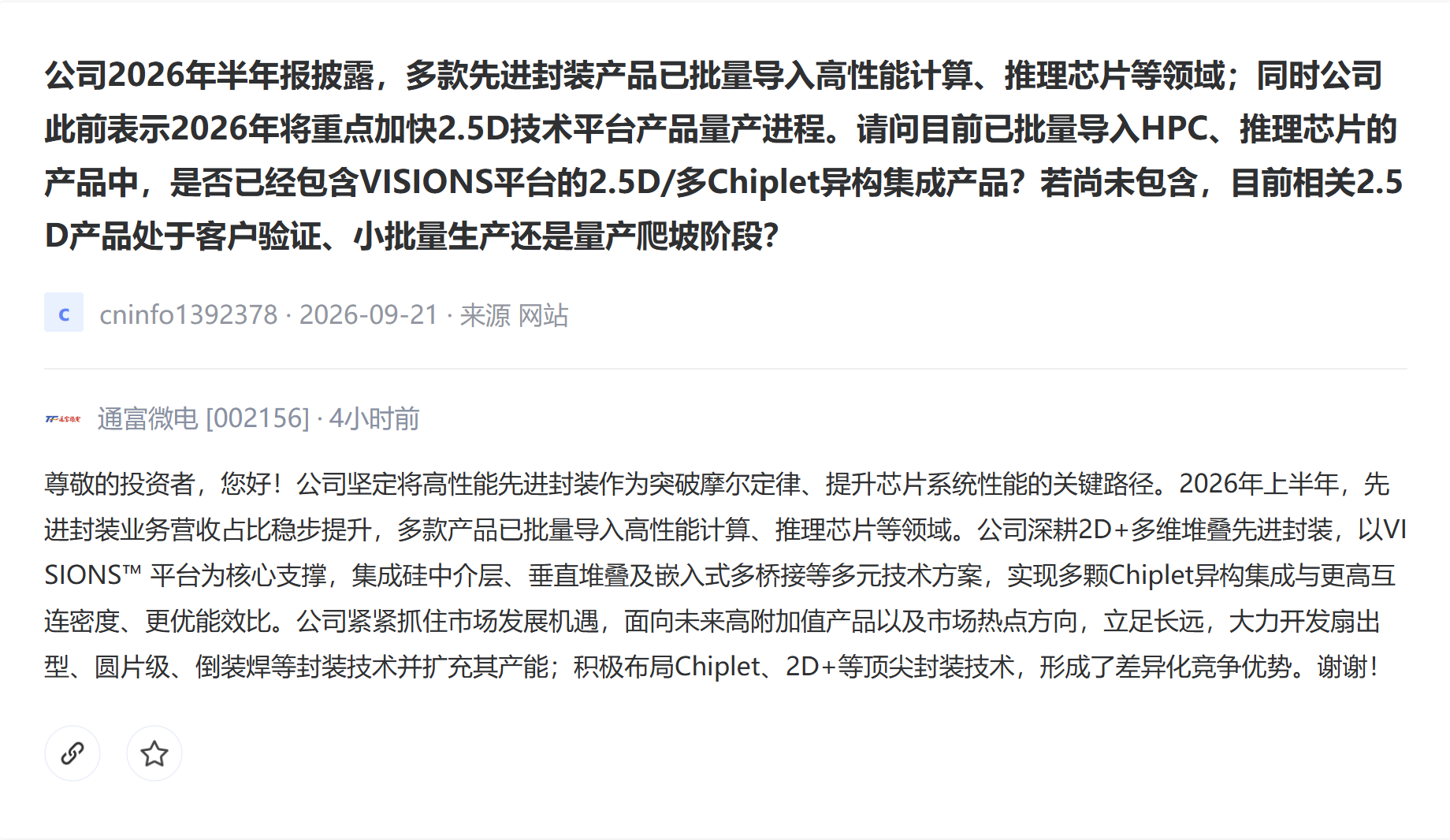

通富微电表示，公司正在持续深耕2D+多维堆叠先进封装，并以VISIONS™平台为核心支撑，集成硅中介层、垂直堆叠以及嵌入式多桥接等多元技术方案，实现多颗Chiplet异构集成。

从技术路线来看，这意味着通富微电并没有将先进封装局限在单一的2.5D方案，而是在围绕“多芯粒集成+高密度互连+三维集成”持续扩展技术能力。

2.5D解决的是多颗芯片之间的高密度连接问题，Chiplet解决的是复杂SoC的模块化问题，而3D/多维堆叠则进一步向更高的集成密度推进。

值得注意的是，此次通富微电的表述中有一个边界需要明确。

因此，目前更准确的判断是：通富微电的先进封装产品已经进入HPC、推理芯片等高性能应用领域的批量导入阶段，但不能仅凭此次互动平台回复，判断VISIONS™平台2.5D产品已经全面进入大规模量产。

这一区别非常重要。

对于先进封装而言，从技术研发到客户验证，再到小批量生产、规模量产，中间仍然存在较高的工艺验证、良率爬坡和客户认证门槛。

从产业趋势来看，通富微电此次释放的信息，与国内先进封装行业近期的扩产动作形成了呼应。

背后的共同逻辑并不复杂：

尤其是当GPU、CPU、HBM以及其他Chiplet被进一步集成到同一个封装系统中后，封装环节承担的价值量将明显提升。

过去，封测更多被视为制造环节中的成本项；而在AI时代，先进封装正在越来越多地成为芯片性能设计的一部分。

从产业发展路径来看，2.5D可能只是先进封装竞争进一步升级的一个阶段。

随着AI芯片继续向更高算力发展，未来封装形态很可能进一步向2.5D+3D、多芯粒异构集成、光电融合以及更大尺寸封装演进。

此次通富微电披露多款先进封装产品已经批量导入HPC、推理芯片领域，可以看作国内封测企业向AI高端应用进一步渗透的一个缩影。
